全电立式注塑机高速化解决方案
发表时间:2021-07-26     阅读次数:     字体:【

设备概况

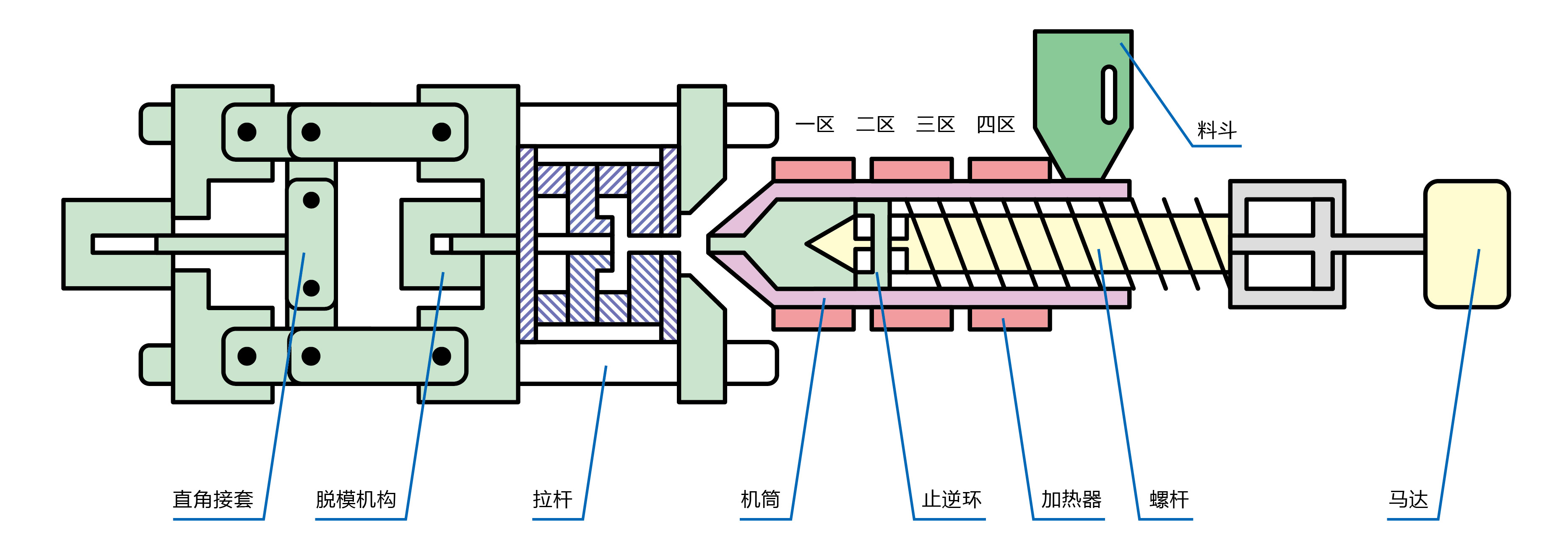

立式注塑机由注射系统、合模系统、液压传动系统、电气控制系统、润滑系统、加热及冷却系统、安全监测系统等组成。

注射系统是注塑机最主要的组成部分之一,一般有柱塞式、螺杆式、螺杆预塑柱塞注射式3种主要形式。目前应用最广泛的是螺杆式。其作用是,在注塑料机的一个循环中,能在规定的时间内将一定数量的塑料加热塑化后,在一定的压力和速度下,通过螺杆将熔融塑料注入模具型腔中。

工艺简介

立式注塑机的工艺,主要分为以下三个部分:

第一部分:储料机构,包括注射伺服、储料伺服,料斗,加热器等。
第二部分:模具部分,由产品规格决定模具大小和形状。
第三部分:开合模机构,由开合模伺服或者液压机构组成。用于模具的打开和关闭。

课题

1、加热响应慢、干扰大

? 多段加热响应性不同
? 加热管相互干扰
? 迟滞时间长

2、锁模机构稳定性不足

? 易发生冲击、损坏模具
? 开合模过程速度不稳定

3、储料&注射精准性不足

? 射出轴跟随精度不足
? 背压控制精度不足

4、保压过程响应慢

解决方案

1、过程控制技术

通过过程控制技术输出操作量,抑制因接触干扰导致的温度降低,实现加热器温度的早期稳定。

采用PIDAT功能自整定温度PID加快调试效率,温度控制精度从±10℃提高到±1℃。

2、开合模控制技术

① 多段速度控制,使开合模过程更为平滑(一般为3-6段)。
② 模具保护功能,防止损坏模具(一般为1-2段)。
③ 合模高压,确保模具可以顺利合上。
④ 加减速优化,减少冲击

3、储料控制技术

① 储料轴为主轴,进行同步速度控制,提高加减速性能。
② 射出轴为从轴,采用电子齿轮方式跟随储料轴。
③ 根据背压反馈情况,实时修改电子齿轮比进行背压补偿。
④ 基准齿轮比自整定,提高背压控制精度。

4、注射控制技术

① 射出轴同步速度控制,提高加减速性能。
② 根据位置参数,及时切换设定速度。
③ 高速射出提升背压,保证产品品质。
④ 背压高压保护,及时调整射出速度。

注射速度控制
从0-1500转加速时间25ms
无保压停机控制
▲ 1500转停机无冲击
▲ 减速时间25ms
▲ 减速距离3mm

5、保压控制技术

① 高速切换保压
采用先降速,到达转矩限制速度后,再进行转矩控制。

速度无冲击
减速时间25ms
减速距离3mm

② 保压前馈控制
通过保压压力设定,计算采用的扭矩控制值,再进行压力PID补偿。

③ 泄压控制
当注射伺服到达切换点时,判断背压是否大于保压值。
背压>=保压值:进行泄压动作。
背压<保压值:进行保压动作。
泄压控制:注射伺服低速反向运行,同时限制反向运行最大高度,当压力低于保压
值后,注射伺服转矩控制介入。

④ 多段保压控制
当保压值设定值有多种情况时,通过压力设定值和当前值的比较,判定是否需要泄压动作或保压动作,进行快速切换实现多种保压压力稳定运行。此时需要进行伺服的反向泄压和正向保压的动作。

系统配置

针对注射、储料工艺开发【多段速度控制技术】,快速适应多种设备的开发工作,提高工作效率。针对速度转扭矩造成冲击过大的情况,对切换速度、扭矩进行斜率处理,提高切换过程的平缓性,较少设备冲击。

实现价值

高速且稳定,设备竞争力UP

实现性能指标:

注射速度:200mm/s
称重精度:±0.025g
保压精度:±2Bar
定位精度:±0.02mm
温度精度:±1℃
背压精度:±1Bar

【经营层】

? 结合多项尖端技术,各项性能领先,设备竞争力向上!

【管理层】

? 采用多段速度控制,实现了加温、注射的高响应性,产能大幅提升。
? 提高切换过程的平缓性,较少设备冲击,提升良品率,避免材料浪费。

【工程师层】

? 全系统由欧姆龙提供技术支援,后期维护有保障。
? 通过控制器提供的功能块导入,无需繁琐的程序编译,缩短开发时间。
